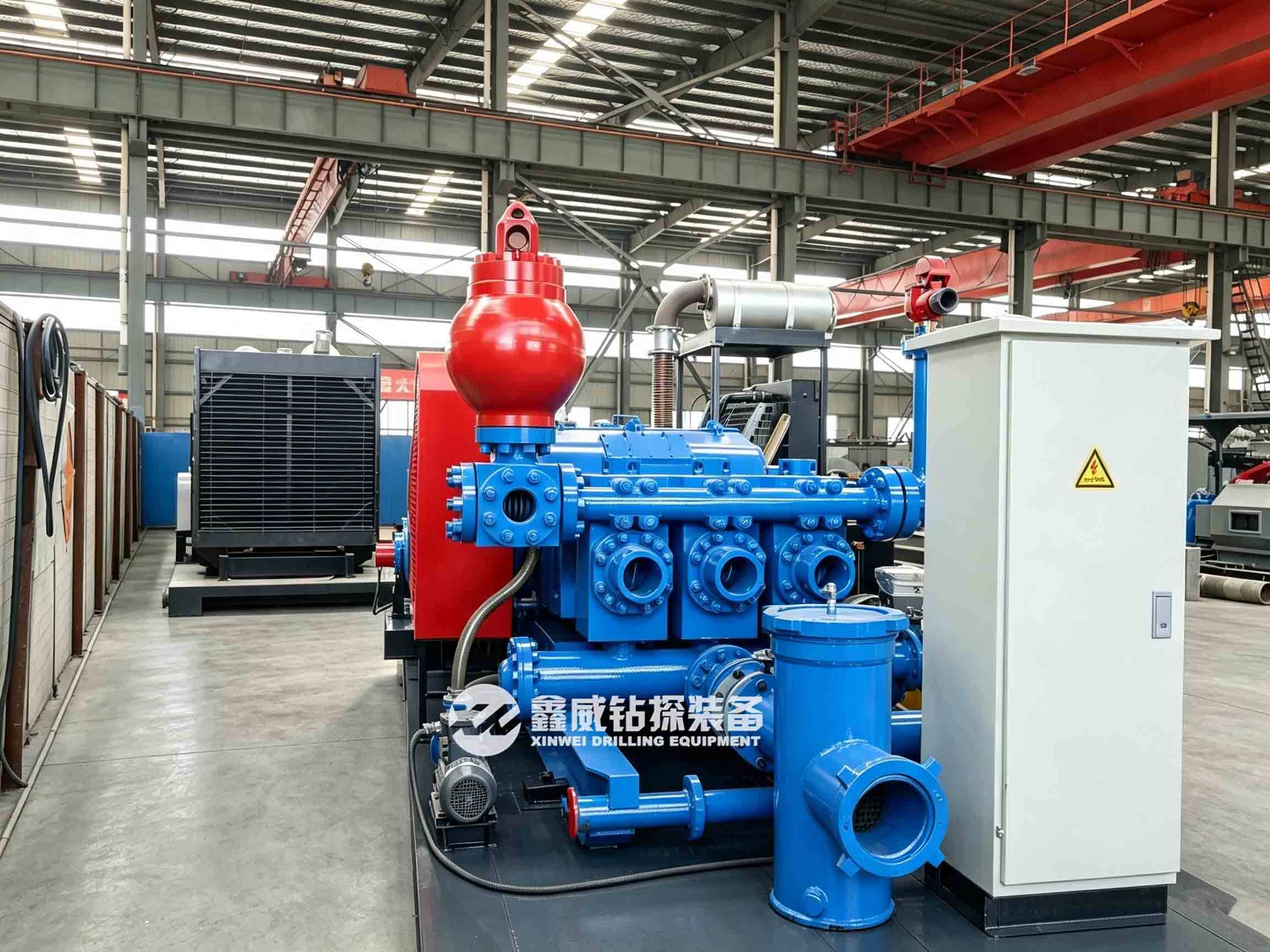

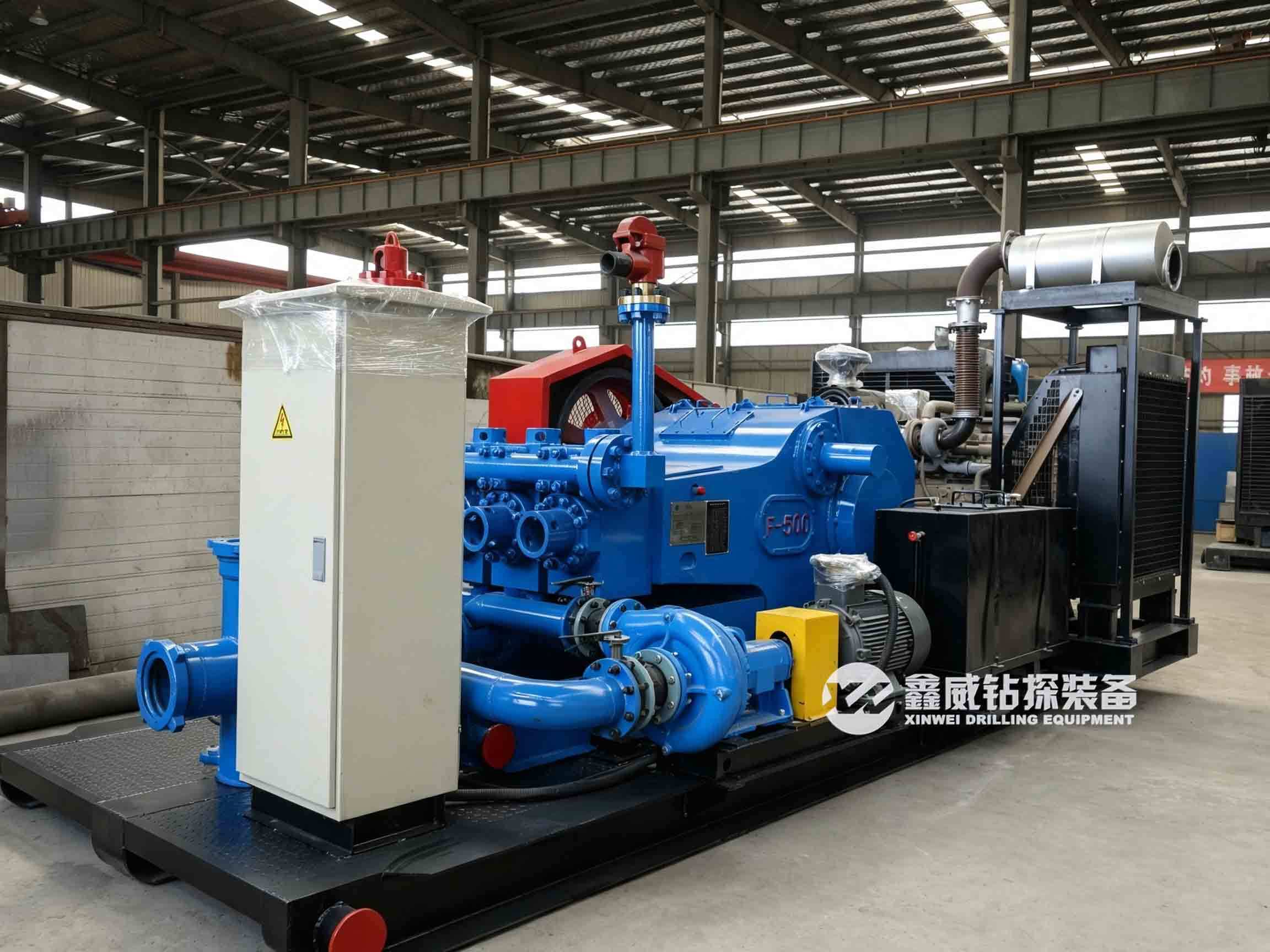

500 마력/kW 3658*2709*2231 F-시리즈 트라이플렉스 머드 펌프
- F-500 기술 사양
| 유형 | 수평 트라이플렉스 단동 피스톤 펌프 | 기어 유형 | 헤링본 기어 | |||||||||
|
정격 입력 동력 (KW/HP) |
373/500 | 기어비 | 4.286:1 | |||||||||
| 정격 스트로크 (SPM) | 165 | 윤활 | 강제 및 비산 | |||||||||
| 스트로크 길이 (mm/in) | 190.5/7.5 | 밸브 캐비티 | API-5# | |||||||||
| 흡입구 연결 | 8인치 (203mm) | 토출구 연결 | 4인치 플랜지 5000psi | |||||||||
| 무게(Kg/Pound) | 9770/21540 |
전체 치수 (L×W×H) |
3658×2709×2231mm 144인치 ×106.65인치 ×87.8인치 |
|||||||||
| SPM | 정격 동력 | 라이너 직경 (인치) 및 압력 등급 (Mpa / psi) | ||||||||||
| 6-3/4 | 6-1/2 | 6 | 5-1/2 | 5 | 4-1/2 | 4 | ||||||
|
9.25 1340 |
9.97 1445 |
11.7 1695 |
13.93 2020 |
16.85 2445 |
20.81 3020 |
26.33 3820 |
||||||
| HP | KW | |||||||||||
| 토출량 (L/S)/(gpm) | ||||||||||||
| 165 | 500 | 373 |
36.28 575 |
33.65 533 |
28.67 454 |
24.09 382 |
19.91 316 |
16.13 256 |
12.74 202 |
|||
| 150 | 455 | 339 |
32.99 523 |
30.59 485 |
26.06 413 |
21.90 347 |
18.10 287 |
14.66 232 |
11.58 184 |
|||
| 140 | 424 | 316 |
30.79 488 |
28.55 453 |
24.32 385 |
20.44 324 |
16.89 268 |
13.68 217 |
10.81 171 |
|||
| 130 | 394 | 294 |
28.59 453 |
26.51 420 |
22.59 358 |
18.98 301 |
15.69 249 |
12.71 201 |
10.04 159 |
|||
| 120 | 364 | 271 |
26.39 418 |
24.47 388 |
20.85 330 |
17.52 278 |
14.48 230 |
11.73 186 |
9.27 147 |
|||
| 110 | 333 | 249 |
24.19 383 |
22.43 356 |
19.11 303 |
16.06 255 |
13.27 210 |
10.75 170 |
8.49 135 |
|||
| 100% 체적 효율 및 90% 기계 효율 기준 | ||||||||||||
